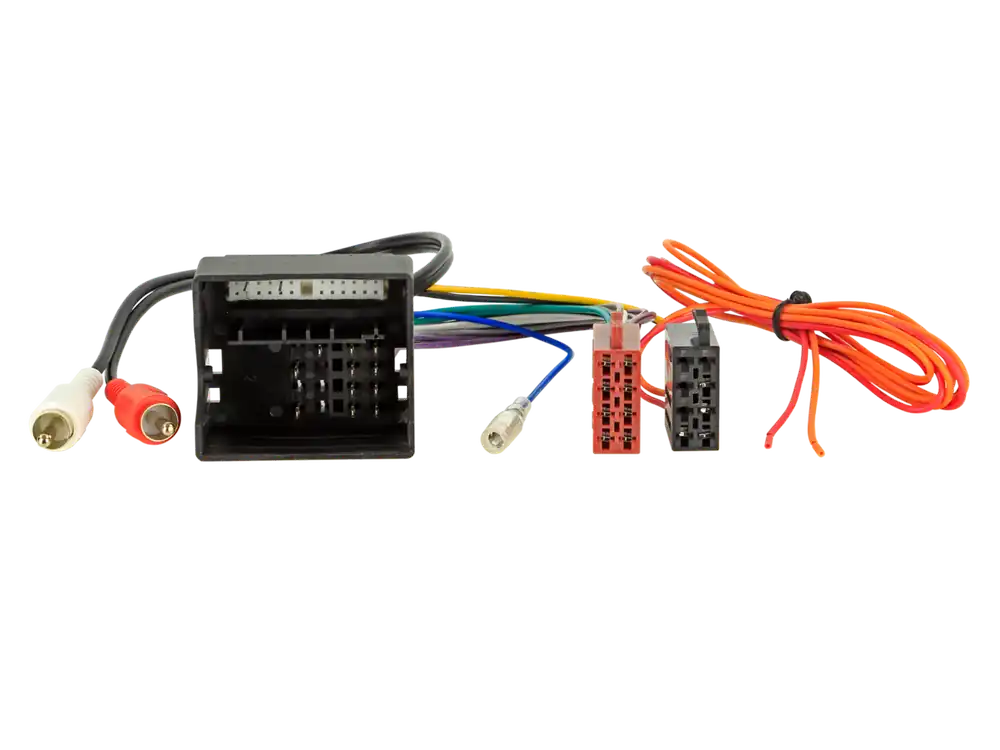

Adapter systemu aktywnego do Audi / Seat
Adapter przeznaczony do pojazdów marek Audi oraz SEAT wyposażonych w system pół aktywny (bez BOSE wzmacniacz zasila tylko tylne głośniki i subwoofer, przednie są zasilane bezpośrednio z radia)
Adapter systemu aktywnego umożliwia zachowanie fabrycznego nagłośnienia podczas montażu radia aftermarket.
Urządzenie pozwala na integrację nowego radia z oryginalnym systemem audio pojazdu, zachowując działanie fabrycznego wzmacniacza oraz tylnych głośników, w tym subwoofera. Przednie głósniki są zasilane bezpośrednio z radia.
Dzięki odpowiedniej konwersji sygnału wyjściowego z radia na sygnał wejściowy wzmacniacza OEM, możliwe jest prawidłowe funkcjonowanie całego systemu audio bez ingerencji w instalację pojazdu.
Funkcje i zastosowanie
- przednie głośniki zasilane bezpośrednio z radia (po przewodach)
- tylne głośniki + subwoofer zasilane z fabrycznego wzmacniacza
- sygnał do wzmacniacza podawany przez RCA (cinch – niski poziom)
- wtyki RCA należy podłączyć w radiu pod wyjście na wzmacniacz
- szybki montaż bez konieczności przeróbek instalacji
- kompatybilność z radiami aftermarket (np. Vordon, Pioneer, Sony)
Informacje dodatkowe
W zależności od modelu pojazdu oraz wersji fabrycznego systemu audio:
- niektóre funkcje (np. regulacja subwoofera, ustawienia dźwięku) mogą być ograniczone
- może wystąpić niewielki poziom szumów
- możliwe są dźwięki przy włączaniu/wyłączaniu systemu
- połączenie: 40-pinowe złącze Audi Quadlock > RCA (męskie)
- Uruchomienie radia
- czerwony przewód+12V po stacyjce (zacisk 15)
- należy podłączyć do zasilania „po kluczyku” (np. skrzynka bezpieczników)
- wymagane zabezpieczenie bezpiecznikiem
- pomarańczowy: +12 V ściemniacz, zacisk 58*
- Uruchomienie wzmacniacza
- niebieski przewód +12V sterowanie wzmacniaczem (REMOTE)
- podłączyć do przewodu w radiu (zazwyczaj niebieski, oznaczony ANT / REMOTE)
- na przewodzie pojawia się +12V po włączeniu radia
- sygnał uruchamia fabryczny wzmacniacz
- pojazdy z 2-kanałowym fabrycznym systemem nagłośnienia tylnych drzwi
- pojazdy z fabrycznym urządzeniem Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN
- pojazdy z fabryczną nawigacją BNS.0 Monochrome / RNS-E 16:9
- urządzenia z rynku wtórnego z wyjściem przedwzmacniacza powyżej 3 V
Zaleca się przetestowanie urządzenia przed ostatecznym montażem.
Marka i model:
- Audi A3 (8P) 05/2003 – 04/2005
- Audi A3 (8P) 10/2004 – 04/2013
- Audi A4 (B6 (8E) 11/2000 – 10/2005
- Audi A4 (B7 (8E) 11/2004 – 02/2009
- Audi A6 (C5/B4) 05/2001 – 03/2006 z nawigacją RNS-E OEM
- Audi R8 (42) 04/2007 – 05/2015
- Audi TT (8J) 04/2006 – 04/2010
- Audi TT (8J) 08/2010 – 03/2014
- Seat Exeo (3R) 03/2009 – 05/2013
Podłączenie systemu aktywnego wtykami RCA (nie nadaje się do systemów Bose lub DSP) dla systemu BOSE pełni aktywnego pasuje nasz adapter aktywny , nr. 06015
