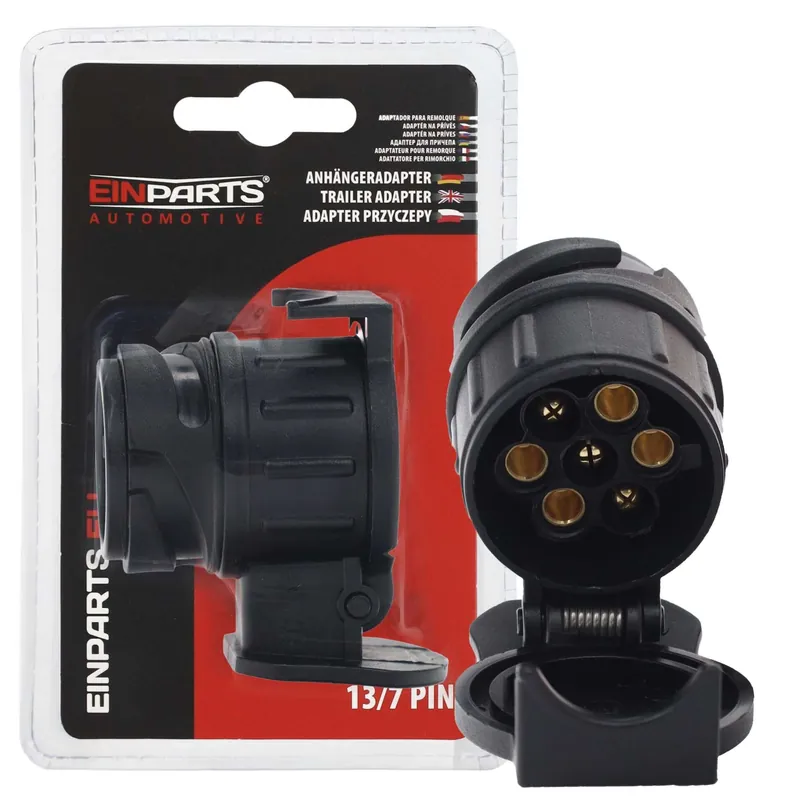

EPTA05 Adapter przyczepy 12V 13-pin na 7-pin
Uniwersalny adapter elektryczny przeznaczony do połączenia instalacji pojazdu z przyczepą, lawetą, przyczepą kempingową lub bagażnikiem rowerowym wyposażonym w inny typ złącza. Umożliwia przejście z gniazda 13-pin na złącze 7-pin, bez konieczności przerabiania instalacji elektrycznej pojazdu.
Adapter sprawdza się w sytuacji, gdy samochód posiada gniazdo 13-pin, a przyczepa lub inny osprzęt wyposażone są we wtyczkę 7-pin. Przenosi podstawowe funkcje oświetlenia dostępne w instalacji 7-pin, takie jak kierunkowskazy, światła pozycyjne, światło stop oraz światło przeciwmgielne.
Schemat funkcji 7-pin (zgodny z ISO 1724):
- Biegun 1 (L) – Funkcja: lewy kierunkowskaz – Przewód: żółty
- Biegun 2 (54G) – Funkcja: światła przeciwmgielne – Przewód: niebieski
- Biegun 3 (31) – Funkcja: masa – Przewód: biały
- Biegun 4 (R) – Funkcja: prawy kierunkowskaz – Przewód: zielony
- Biegun 5 (58R) – Funkcja: światła pozycyjne prawe – Przewód: brązowy
- Biegun 6 (54) – Funkcja: światła hamowania – Przewód: czerwony
- Biegun 7 (58L) – Funkcja: światła pozycyjne lewe – Przewód: czarny
Uwaga:
Adapter 13-pin na 7-pin umożliwia podłączenie osprzętu 7-pin do pojazdu z gniazdem 13-pin. Złącze 7-pin obsługuje podstawowe funkcje oświetlenia przyczepy i nie przenosi dodatkowych funkcji typowych dla pełnej instalacji 13-pin, takich jak światło cofania, zasilanie stałe czy zasilanie po zapłonie.
Specyfikacja techniczna:
Typ: adapter przyczepy 13-pin / 7-pin
Napięcie: 12V
Złącze wejściowe: 13-pin
Złącze wyjściowe: 7-pin
Standard złącza 13-pin: ISO 11446
Standard złącza 7-pin: ISO 1724
Materiał: tworzywo sztuczne
Kolor: czarny
Obudowa: z klapką ochronną
Zastosowanie: przyczepy transportowe, lawety, przyczepy kempingowe, bagażniki rowerowe
