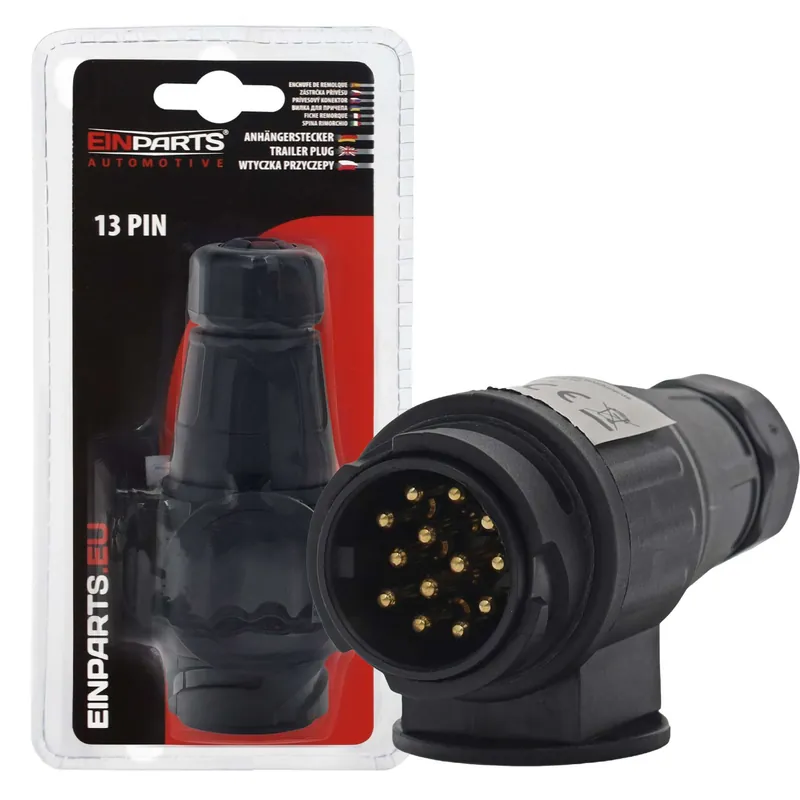

EPTA13 Wtyczka przyczepy 12V 13-pin
Uniwersalna wtyczka elektryczna przeznaczona do połączenia instalacji przyczepy, lawety, przyczepy kempingowej lub bagażnika rowerowego z gniazdem haka holowniczego pojazdu. Złącze 13-pin umożliwia obsługę większej liczby funkcji niż standardowa instalacja 7-pin, w tym dodatkowych obwodów stosowanych m.in. w przyczepach kempingowych.
Model posiada obudowę z tworzywa sztucznego oraz skręcany przepust przewodu, który pomaga zabezpieczyć miejsce wyprowadzenia wiązki. Wtyczka sprawdzi się przy naprawie instalacji, wymianie uszkodzonego złącza lub wykonaniu nowego połączenia elektrycznego w przyczepie.
Schemat złącza 13-pin (zgodny z ISO 11446):
- Pin 1 (L) – Funkcja: lewy kierunkowskaz – Przewód: żółty
- Pin 2 (54G) – Funkcja: tylne światło przeciwmgielne – Przewód: niebieski
- Pin 3 (31) – Funkcja: masa dla pinów 1–8 – Przewód: biały
- Pin 4 (R) – Funkcja: prawy kierunkowskaz – Przewód: zielony
- Pin 5 (58R) – Funkcja: światła pozycyjne prawe – Przewód: brązowy
- Pin 6 (54) – Funkcja: światła hamowania – Przewód: czerwony
- Pin 7 (58L) – Funkcja: światła pozycyjne lewe – Przewód: czarny
- Pin 8 – Funkcja: światło cofania – Przewód: szary
- Pin 9 – Funkcja: zasilanie stałe 12V – Przewód: brązowo-niebieski
- Pin 10 – Funkcja: zasilanie po zapłonie 12V – Przewód: brązowo-czerwony
- Pin 11 – Funkcja: masa dla pinu 10 – Przewód: biało-czerwony
- Pin 12 – Funkcja: rezerwa / sygnał przyczepy – Przewód: brak standardowego koloru
- Pin 13 – Funkcja: masa dla pinu 9 – Przewód: biało-czarny
Specyfikacja techniczna:
Typ: wtyczka przyczepy
Napięcie: 12V
Liczba pinów: 13-pin
Standard: ISO 11446
Materiał: tworzywo sztuczne
Kolor: czarny
Mocowanie przewodu: skręcany przepust przewodu
Zastosowanie: przyczepy transportowe, lawety, przyczepy kempingowe, bagażniki rowerowe
